您當前的瀏覽器版本太低，為了給您帶來更好的瀏覽效果，請使用更高版本的瀏覽器！
特點及優勢如下:
? ?采用氣霧化和水霧化工藝生產的磁粉芯用FeNi50等粉末產品具有高的飽和磁通密度，低損耗，高的直流疊加特性；
? ?一體成型電感用FeSiCr合金粉、非晶納米晶粉末，以及包覆粉末，具有良好的穩定性，磁導率高，絕緣耐壓性好，飽和特性優良等特點；
? ?FeNiCo系列離合器制動器磁粉具有使用壽命長，高的耐磨性，耐高溫，穩定性好，磁性能優異等特點。
典型應用如下:
? ?金屬磁粉芯
? ?一體成型電感
? ?磁粉離合器、制動器
| 粉末參數表 | |||||||||
| 產品 | 化學成份% | 生產工藝 | 氧含量 （PPM） |
松裝密度（g/cm3） | 常規篩分力度 (mesh) |
激光粒度 D50（um） |
|||
| Fe | Ni | Mo | Si | ||||||
| Hi-Flux | bal | 48~52 | 氣霧化 | <500 | >4.8 | -120/-200 | 30-50 | ||
| 水霧化 | <200 | >3.9 | -80/-200/-325 | 20-45 | |||||
| MPP | bal | 80~83 | 1.8~2.5 | 氣霧化 | <300 | >5.0 | -80+400/-120 | 40-80 | |
| 水霧化 | <1800 | >4.2 | -80/-200/-325 | 20-50 | |||||
| FeSi | bal | 3~7 | 氣霧化 | <300 | >4.4 | -120 | 40-65 | ||
| 水霧化 | <1500 | 33.6 | -120 | 30-55 | |||||
| 磁粉芯參數表 | |||||||
| 產品 | ① 損耗（mW/cm3） | ② 直流偏磁特性 |
居里溫度 | 飽和磁感 (Bs) |
磁導率 (μ) |
溫度特性% (-55-125℃） |
③ 頻率特性 MHz |
| Hi-Flux(水） | 350 | 76% | 500℃ | 1.5T | 60-160 | 1.6 | 1.2 |
| Hi-Flux(氣） | 300 | 85% | 500℃ | 1.5T | 60-160 | 1.6 | 1.2 |
| Mpp(水） | 260 | 57% | 400℃ | 0.75T | 60-300 | 0.6 | 2.7 |
| Mpp(氣） | 220 | 65% | 400℃ | 0.75T | 60-300 | 0.6 | 2.7 |
| FeSi(水） | 800 | 65% | 700℃ | 1.6T | 26-90 | 8 | 6.5 |
| FeSi(氣） | 600 | 75% | 700℃ | 1.6T | 26-90 | 8 | 6.5 |
| 測試條件：①50kHz,100mT ②100 Oe,60u ③↓90%u | |||||||

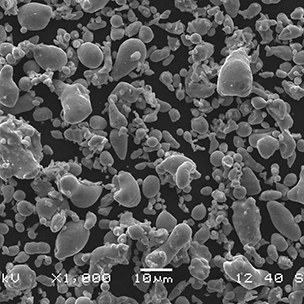

| 粉末參數表 | ||||||||||
| 產品 | 化學成份% | 氧含量 （PPM） |
振實密度 (g/cm3) |
激光粒度（um） | ||||||
| Fe | Si | Cr | B? | C | D10 | D50 | D90? | |||
| FeSiCr-A | bal. | 3-4 | 4-5 | 2400 | 4.02 | 3.5 | 10.1 | 24.2 | ||
| FeSiCr-C | bal. | 4.5-5.5 | 5-6 | 2200 | 3..98 | 3.6 | 10.1 | 24.2 | ||
| FeSiCr-D | bal. | 6-7 | 4.5-5.5 | 2200 | 3.95 | 3.5 | 9.9 | 24.2 | ||
| FeSiCr-E | bal. | 7.5-8.5 | 3.5-4.5 | 2200 | 4.1 | 3.5 | 10.2 | 25.6 | ||
| Amorphous-01 | bal. | 5-6 | 2.5-3.5 | 1400 | 4.34 | 4.2 | 10.2 | 25.1 | ||
| Amorphous-02 | bal. | 6-7 | 2-3 | 2-3 | 0.5-1.0 | 1000 | 4.58 | 10.2 | 24.8 | 50.2 |
| Nanoerystalline-01 | bal. | 1400 | 4.41 | 3.8 | 9.9 | 23.8 | ||||
| 以上各牌號粉末均可提供裸粉和絕緣包覆粉 | ||||||||||
| 電感特性表 | ||||||
| 材質 | 磁導率 | 耐電壓性 （kV） |
防銹性能 | 飽和 （H20%）/Oe |
① 損耗（mW/cm3） | |
| FeSiCr-A | 38.2 | 0.7 | Good | 130 | 4000 | |
| FeSiCr-C | 36.2 | 0.9 | Good | 125 | 4200 | |
| FeSiCr-D | 34.2 | 1 | Best | 120 | 4000 | |
| FeSiCr-E | 34.2 | 1 | Better | 120 | 3800 | |
| Amorphous-01 | 18.5 | 1 | Good | 130 | 3200 | |
| Amorphous-02 | 17.5 | 0.9 | Better | 150 | 2800 | |
| Nanoerystalline-01 | 19.5 | 0.9 | Better | 140 | 900 | |
| 測試條件：①50kHz，100mT | ||||||
| 粉末參數表 | |||||||||
| 產品 | ?化學成份% | 氧含量 （PPM) |
松裝密度 （g/cm3） | 流動性 (s/50g) |
粒度規格（mesh） | ||||
| Ni | Co | Si | C | Fe | |||||
| CF-1 | 8.5-9.5 | 22.5-23.5 | 0.2-0.5 | <0.03 | bal. | <200 | >4.4 | <16 | -50+80， -80+150， -150 |
在線聊天
立即留言
技術資料
